Art.-Nr. 360, Größe
1
mit Stoffblasen in Rugbyform (Patent)
für Sperrungen DN 80 bis DN 200
bei Sperrdrücken bis 500 mbar (Dimensionsabhängig),
siehe Tabelle
=>
Blasendrucktabelle für Stoffblasen
oder mit MDS-Blasen (Patent)
für Sperrungen DN 80 bis DN 200
bei Sperrdrücken bis 1 bar
auch für Fernheizleitungen (auf Anfrage)
Produktbeschreibung:

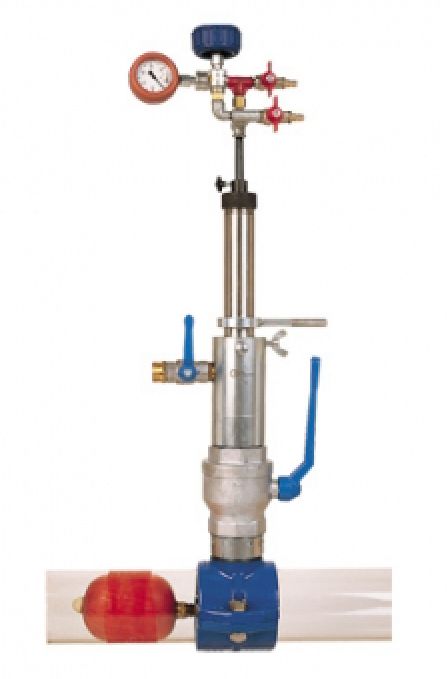

Das Blasensetzgerät ist bestimmt zum Sperren von
Gas-Rohrleitungen der Dimension DN 80 - 200.
Funktionsbeschreibung:
Nach Verschweißen einer Aufschweißmuffe oder
Montage einer Blasensetzschelle auf die Rohrleitung,
wird hierauf eine Schleuse montiert. Durch diese
Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt
und die Bohrspäne entfernt. Das Blasensetzgerät wird
auf die Schleuse montiert, das Blasensetzrohr durch die
Schleuse in die Rohrleitung eingebracht und die Blase
durch das
Gerät in die Rohrleitung eingeschoben. Die Blase wird
über das Gestänge befüllt.
Nach Aufhebung der Sperrung wird über die Schleuse ein
Stopfen in das Innengewinde der Muffe bzw. Schelle
eingeschraubt und die Schleuse demontiert.
